Контроллер iMLed Master_SPI

Контроллер iMLed Master_SPI

Описание товара

ПРОТОКОЛ SPI

Создание сценария и программирование контроллера осуществляется программой «DynamicLight». При настройке выбирается модель iMLedMaster_Key.

Светодиодная лента с чипами WS2811, WS2812 подключается по трехпроводной схеме через дополнительные клеммы D и -.

Светодиодная лента с чипами APA102 подключается по четырехпроводной схеме: дополнительные клеммы D,С, -.

ВНИМАНИЕ! Тип подключенной нагрузки должен соответствовать протоколу по которому запрограммирован контроллер.

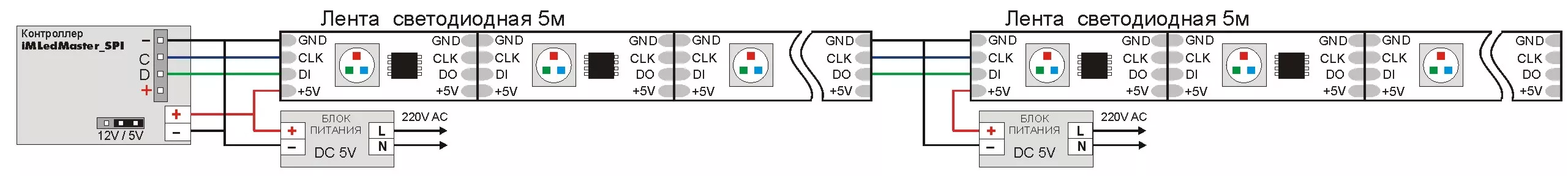

СХЕМА ПОДКЛЮЧЕНИЯ ЛЕНТЫ НА 5В


СХЕМА ПОДКЛЮЧЕНИЯ ЛЕНТЫ НА 12В


Характеристики

Основные
Напряжение питания, В	+5...12
Прочие
Производитель	impulslight
