Контроллер / Декодер iMLamp4D AC PRO

Описание товара

ОПИСАНИЕ

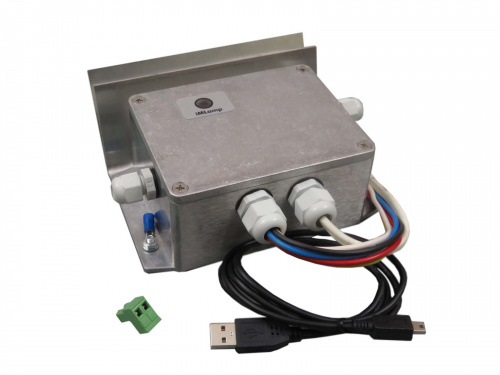

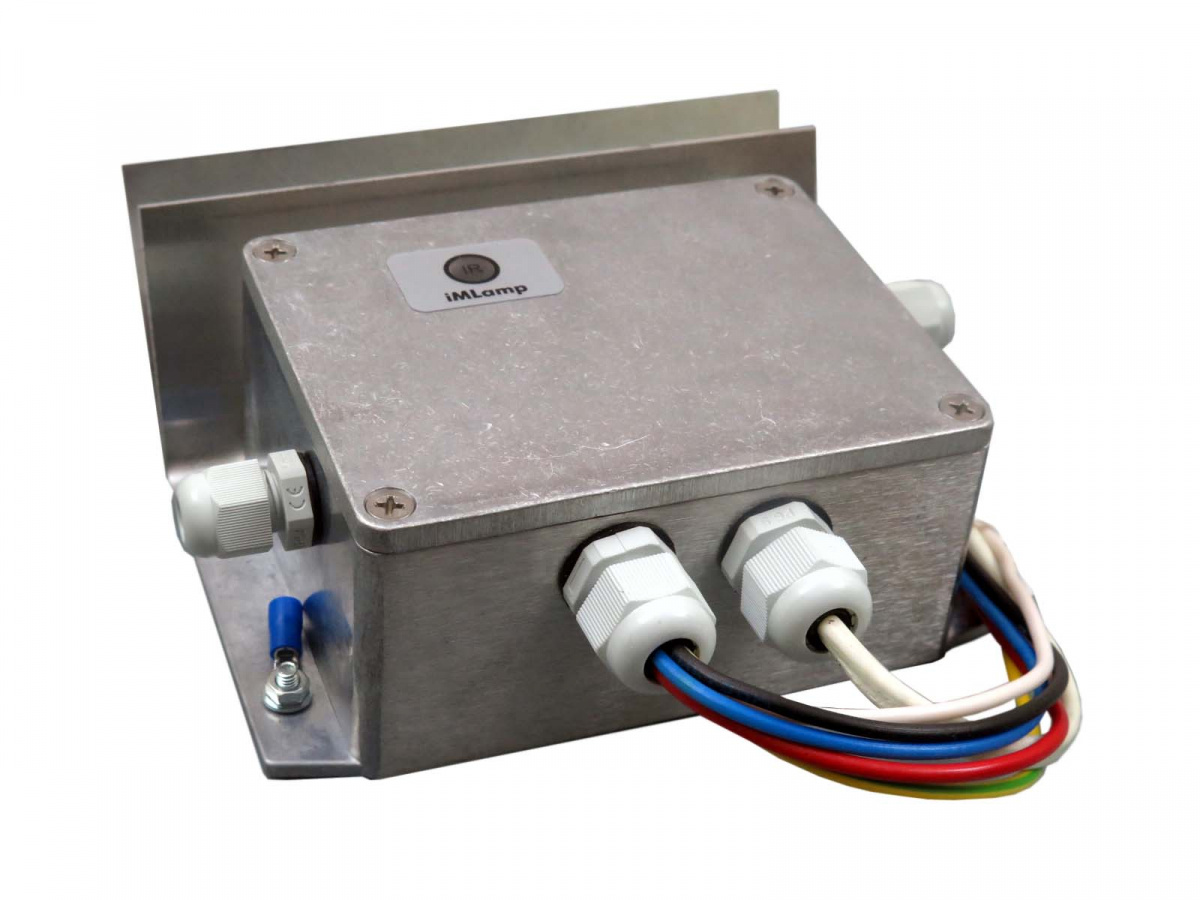

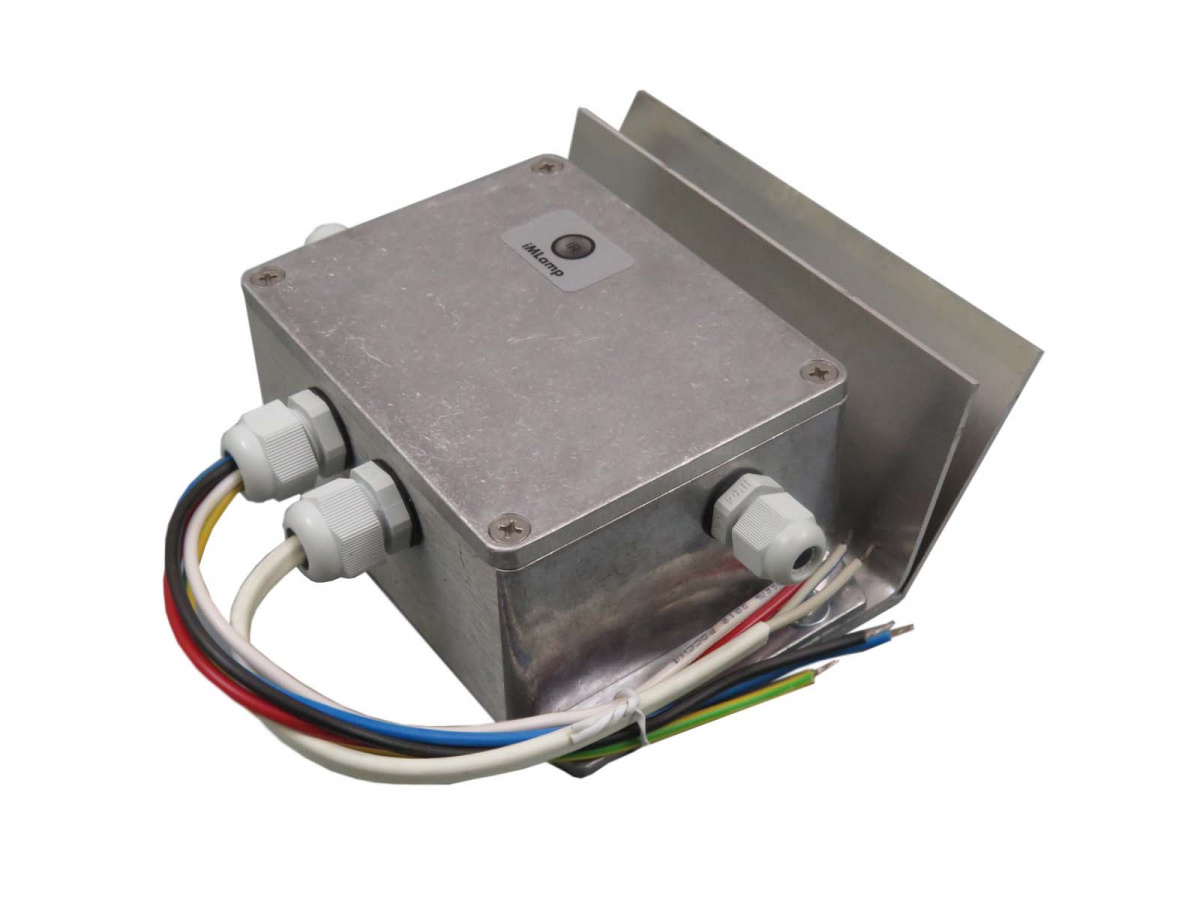

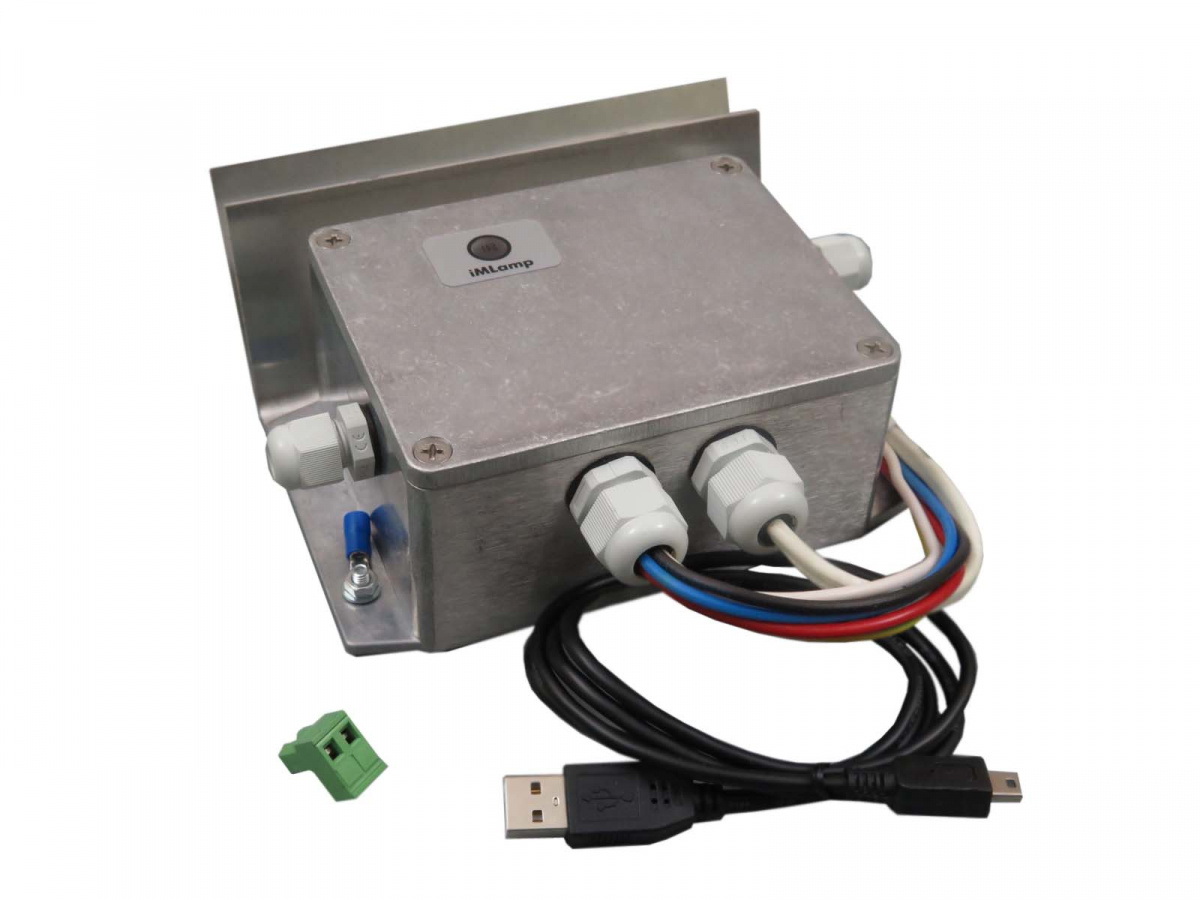

Контроллер выполнен в алюминиевом влагозащищенном корпусе с фланцами для крепления. На плате имеется светодиодная индикация работы каналов. Контроллер программируется через USB-порт компьютера. Имеется возможность программировать до 4 каналов. В комплекте USB-кабель.

В приборе используется оптронная развязка, т.е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепи управления и компьютер.

НАГРУЗКА

Нагрузка переменного тока на напряжение 220В (белтлайт, дюралайт, лед неон, лампы накаливания и светодиодные). Общий максимальный ток по всем каналам не может быть больше 16А. При использовании симметричной нагрузки (шнур белтлайт или дюралайт) ток на канал составляет 4А. При других видах несимметричной нагрузки, ток на канал не должен превышать 9А.

ПРОГРАММИРОВАНИЕ

Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight.

При программировании в программе необходимо выбрать модель контроллера iMLamp4D с дискретным изменением яркости для работы с белтлайтом на светодиодных лампах или индуктивной нагрузкой. В контроллерах применяется управление тиристорами с функцией ZERO CROSS, что позволяет светодиодным лампам отработать в соответствии с положенным сроком службы, заявленным изготовителем.

СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)

Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего-"master", остальные работают в режиме ведомых-"slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.

РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Дистанционное управление на радиолучах позволяет переключать программы, регулировать скорость исполнения, менять яркость, выключать, запоминать выбранную программу, исключать программу из сценария, а также вернуться к заводским настройкам. Дальность приема до 10м прямой видимости.

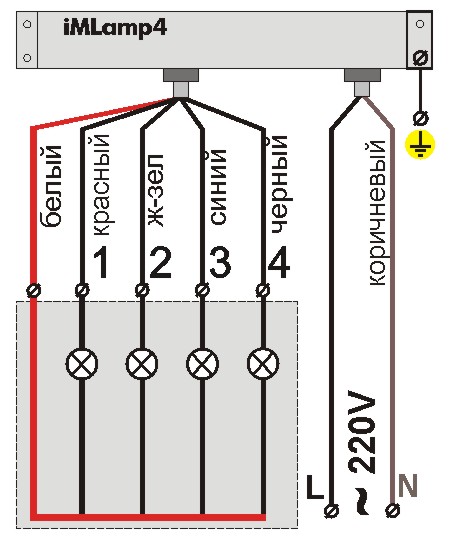

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	4
Ток на канал, А	9
Напряжение питания, В	220, 50гц
Напряжение нагрузки, В	220V, AC
Загрузка сценария	порт USB
Время шага программы	20мс…2мин
Мощность, Вт	3500
Диапазон температуры окружающей среды, град.С	-40…+40
Класс защиты	IP65

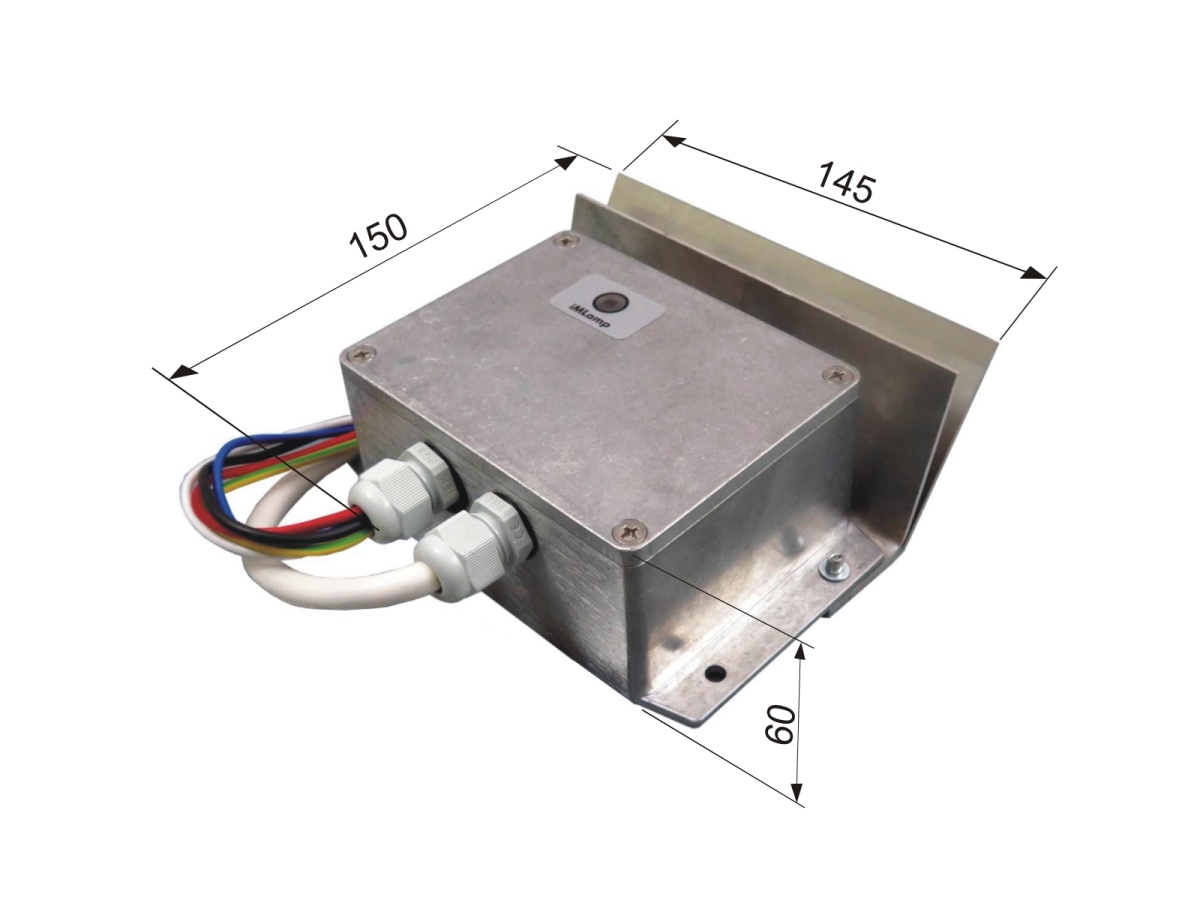

Габариты изделия, см	15х14,5х6
Вес, кг	1
Возможность синхронной работы	имеется
Интерфейс протокол	RS485, DMX-512
Выходной сигнал	PWM(ШИМ)/DMX-512
Программы
Программы	Сценарий создается пользователем в программе DynamicLight
Вес и габариты упаковки
Длина (мм)	180
Высота (мм)	70
Ширина (мм)	180
Вес (грамм)	1000
Прочие
Производитель	impulslight
