Контроллер / Декодер iMLamp4D ACmini PRO

Контроллер / Декодер iMLamp4D ACmini PRO

Описание товара

ОПИСАНИЕ

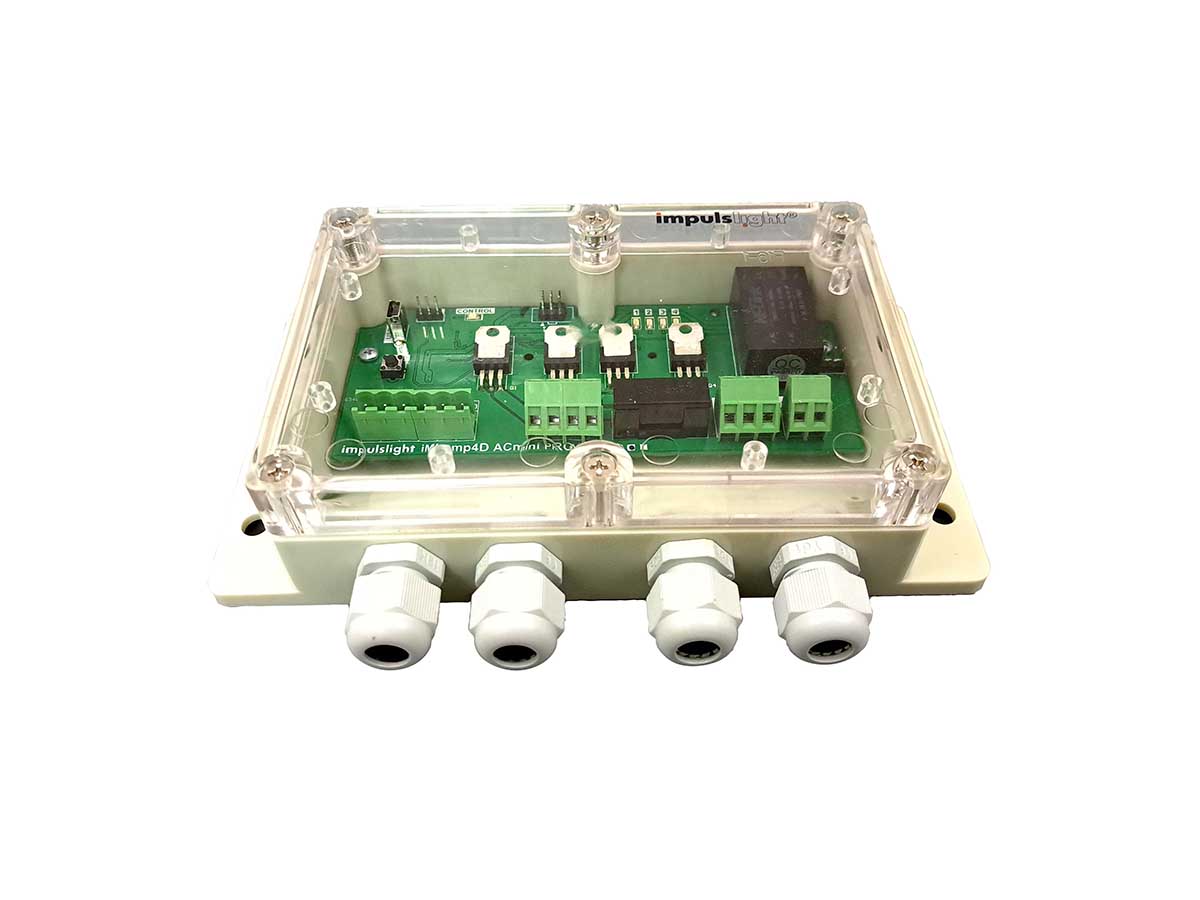

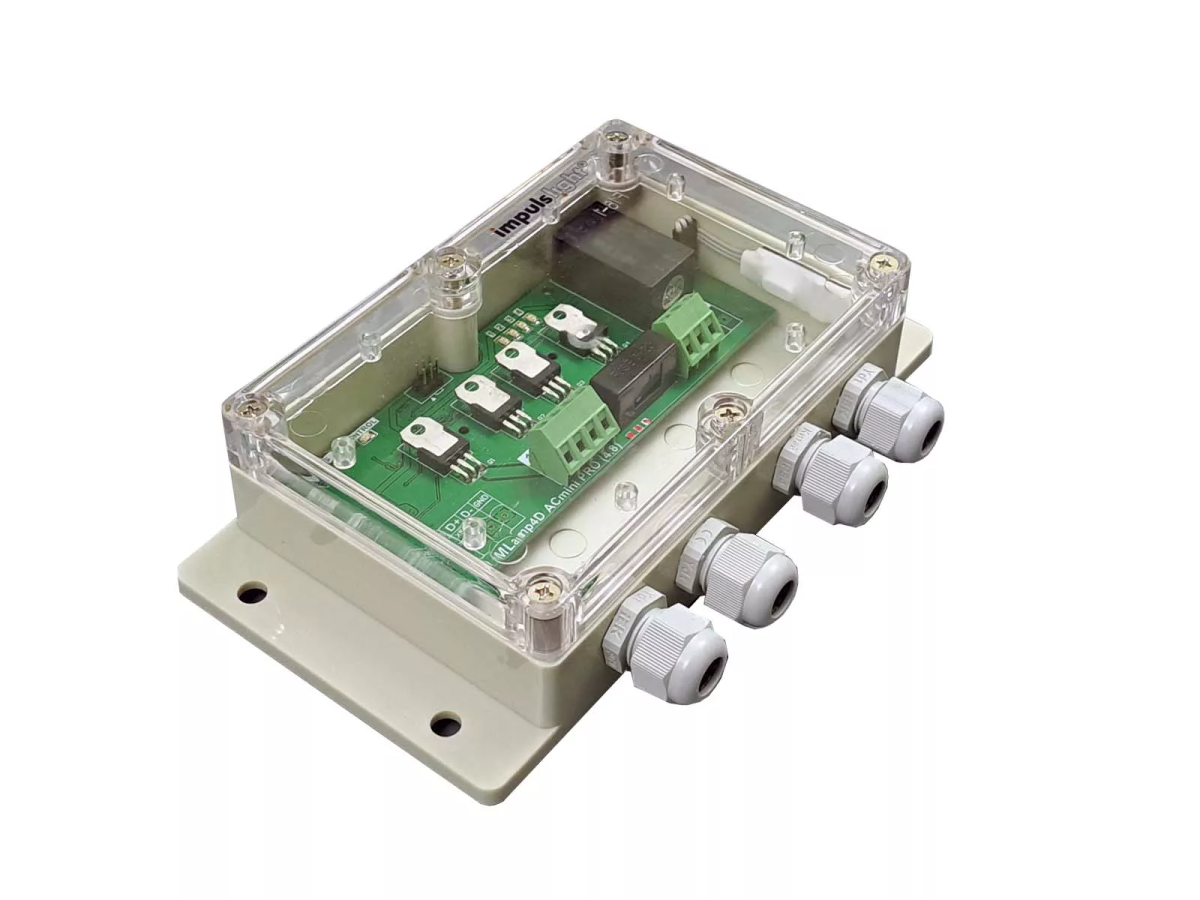

Контроллер выполнен во влагозащищенном корпусе. На плате имеется светодиодная индикация каналов. Управление контроллером осуществляется с пульта ДУ на радиолучах. Дальность приема до 15м прямой видимости.

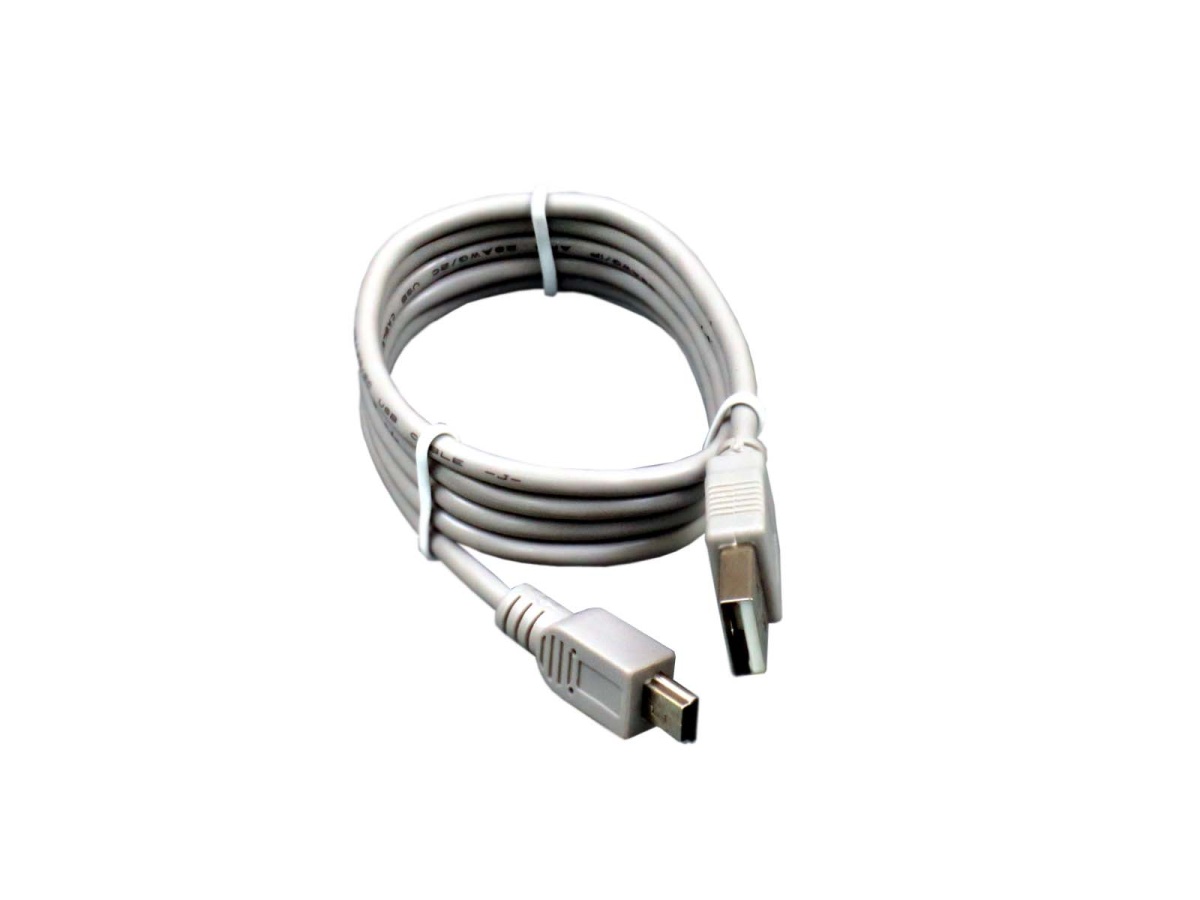

Контроллер программируется через USB-порт компьютера. В комплекте USB-кабель.

В приборе используется оптронная развязка, т.е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепи управления и компьютер.

НАГРУЗКА

Нагрузка переменного тока на напряжение 220В (белтлайт, дюралайт, лед неон, лампы накаливания и светодиодные). Общий максимальный ток по всем каналам не может быть больше 6.4А , максимальный ток на канал не более 1.6А.

ПРОГРАММИРОВАНИЕ

Для программирования контроллера необходимо скачать программу создания светодинамического сценария DynamicLight.

При программировании в программе необходимо выбрать модель контроллера iMLamp4Dmini с дискретным изменением яркости для работы с белтлайтом на светодиодных лампах или индуктивной нагрузкой. В контроллерах применяется управление тиристорами с функцией ZERO CROSS, что позволяет светодиодным лампам отработать в соответствии с положенным сроком службы, заявленным изготовителем.

СИНХРОНИЗАЦИЯ КОНТРОЛЛЕРОВ (протокол RS485)

Для увеличения количества каналов возможна синхронизация контроллеров по протоколу RS-485. В этом случае один контроллер переводится в режим ведущего-"master", остальные работают в режиме ведомых-"slave". Сценарий загружается в каждый контроллер поочередно. Приборы соединяются 2-х жильным кабелем или витой парой UTP.

РАБОТА В РЕЖИМЕ DMX-ДЕКОДЕРА (протокол DMX-512)

Изделие поддерживает стандарт DMX-512 и может работать в режиме DMX-декодера. Он же является исполнительным устройством, которое управляет непосредственно нагрузкой. Запись адресов DMX-декодеров производится программой «DMX Go!» через USB-порт. Для работы контроллера в режиме декодера необходима установка ведущего DMX-контроллера iMLedMaster DMX или DMX-консолью стороннего производителя. Загрузка сценария производится через USB-порт только в ведущий контроллер, который является мастером. DMX-декодеры управляются по интерфейсной линии (витой паре).

СХЕМА ПОДКЛЮЧЕНИЯ

iMLamp4D_АСmini_outline(4.8)

Характеристики

Основные
Количество каналов	4
Ток на канал, А	1.6
Напряжение питания, В	220, 50гц
Напряжение нагрузки, В	220V, AC
Загрузка сценария	порт USB
Время шага программы	20мс…2мин
Мощность, Вт	1400
Диапазон температуры окружающей среды, град.С	-40…+40
Класс защиты	IP65

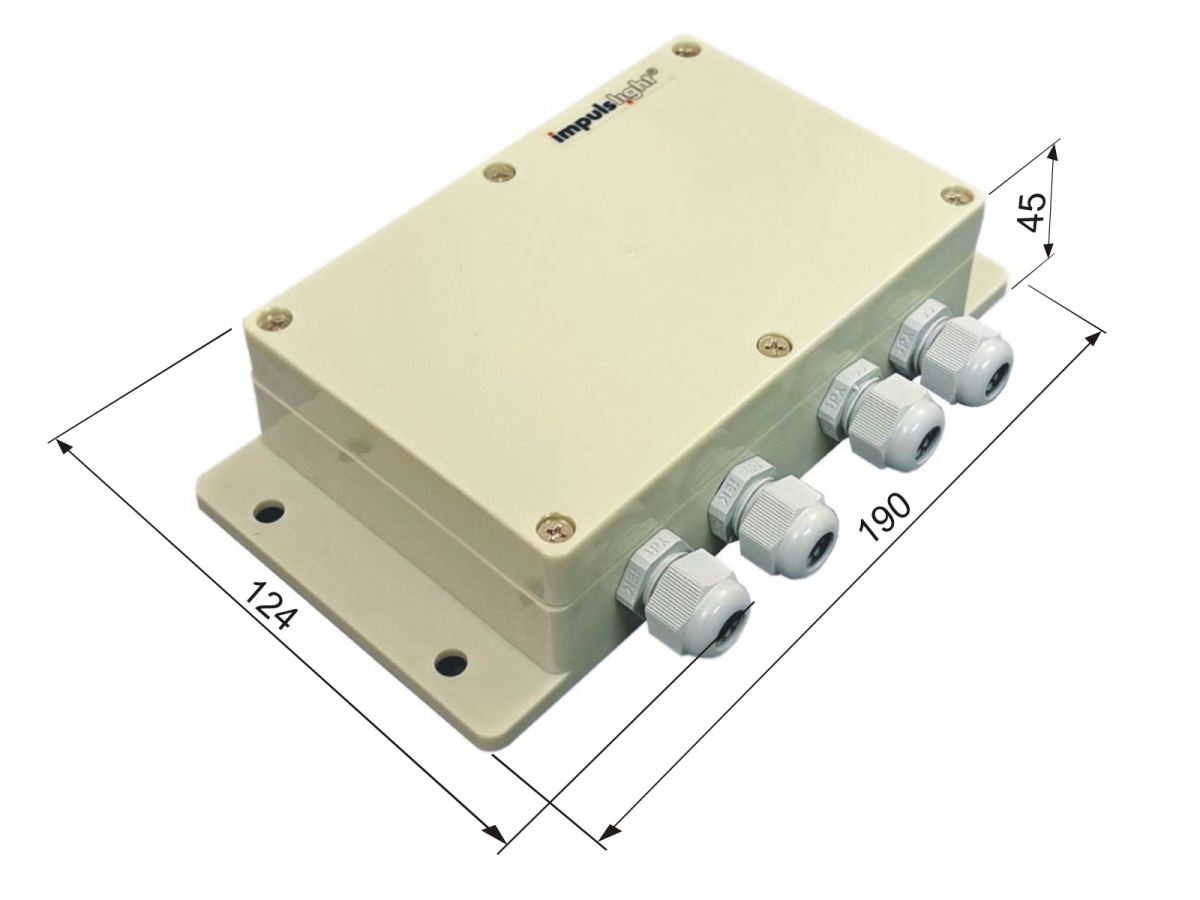

Габариты изделия, см	19х13х4,5
Вес, кг	0.4
Возможность синхронной работы	имеется
Интерфейс протокол	RS485, DMX-512
Выходной сигнал	PWM(ШИМ)/DMX-512
Программы
Программы	Сценарий создается пользователем в программе DynamicLight
Вес и габариты упаковки
Длина (мм)	220
Высота (мм)	55
Ширина (мм)	155
Вес (грамм)	550
Прочие
Производитель	impulslight
Коллекция	Белт лайт и все для него
