Контроллер iMLamp4D AC 7000

Описание товара

ОПИСАНИЕ

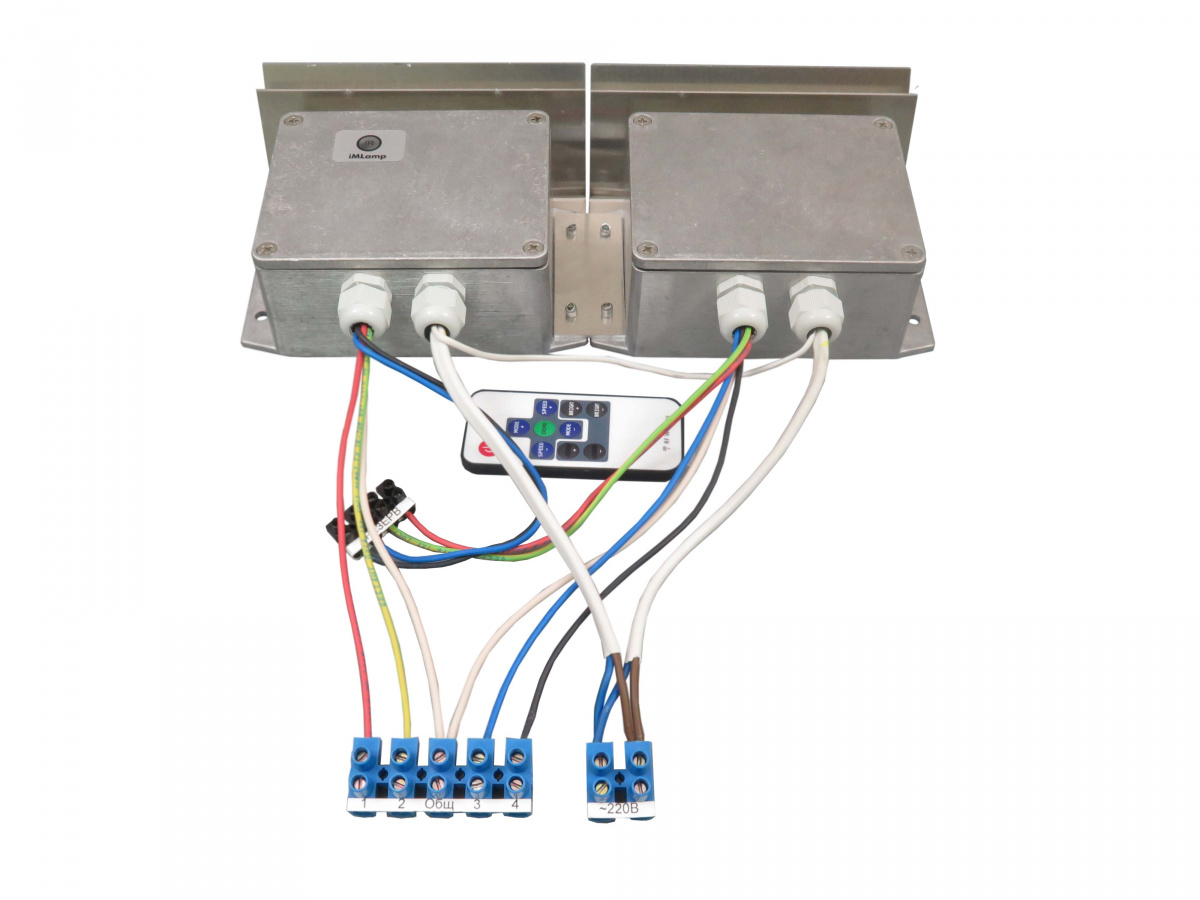

Контроллер выполнен в алюминиевом влагозащищенном корпусе с фланцами для крепления. Управление контроллером осуществляется с пульта ДУ на радиолучах. Дальность приема до 10м прямой видимости.

В приборе используется оптронная развязка, т.е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепи управления. В случае выхода из строя основных каналов, имеются 4 резервных.

НАГРУЗКА

Нагрузка переменного тока на напряжение 220В (белтлайт, дюралайт, лед неон, лампы накаливания). Общий максимальный ток по всем каналам не может быть больше 32А.

Модель iMLamp4D_AC_7000 с дискретным изменением яркости для работы с белтлайтом на светодиодных лампах или индуктивной нагрузкой. В контроллерах применяется управление тиристорами с функцией ZERO CROSS, что позволяет светодиодным лампам отработать в соответствии с положенным сроком службы, заявленным изготовителем.

ПРОГРАММЫ

Все программы работают в цикле (каждая программа по 20 повторов). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а так же возможность восстановить заводские настройки.

ПРОГРАММИРОВАНИЕ КОНТРОЛЛЕРА

Для создания собственного сценария необходимо приобрести кабель USB A-miniB и скачать программу DynamicLight. При программировании в программе необходимо выбрать модель контроллера iMLamp4D

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	4
Ток на канал, А	8
Напряжение питания, В	220, 50гц
Напряжение нагрузки, В	220V, AC
Загрузка сценария	порт USB
Время шага программы	20мс…2мин
Мощность, Вт	7000
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40…+40
Класс защиты	IP65

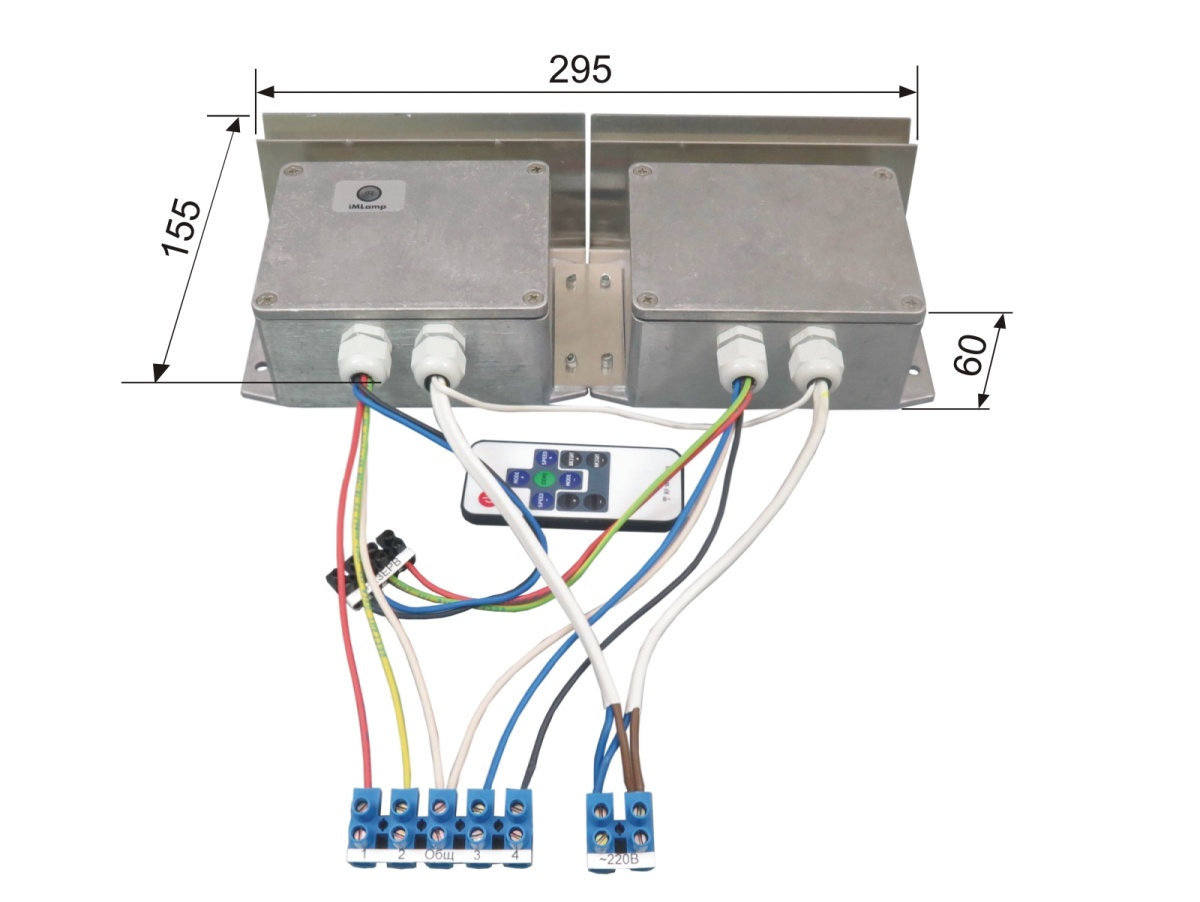

Габариты изделия, см	29,5х15,5х6
Вес, кг	1.8
Количество программ	25
Выходной сигнал	PWM(ШИМ)
Вес и габариты упаковки
Длина (мм)	310
Высота (мм)	70
Ширина (мм)	190
Вес (грамм)	1800
Прочие
Производитель	impulslight
