Контроллер iMLed3mini (ОПТ)

Описание товара

ОПИСАНИЕ

Плата контроллера имеет монтажные площадки для подключения блока питания и нагрузки. На плате находится кнопка переключения программ.

Цена только для оптовой поставки от 100 шт.

НАГРУЗКА

RGB и монохромные светодиодные модули и ленты на постоянное напряжение от 5 до 24В.

ПРОГРАММА

В наборе 58 программ. Программы выбираются кнопкой и сохраняются в памяти контроллера. Для возврата к первой программе необходимо при подаче питания удерживать кнопку 1 сек.

За дополнительную стоимость, прошивка может быть адаптирована под ваши уникальные задачи!

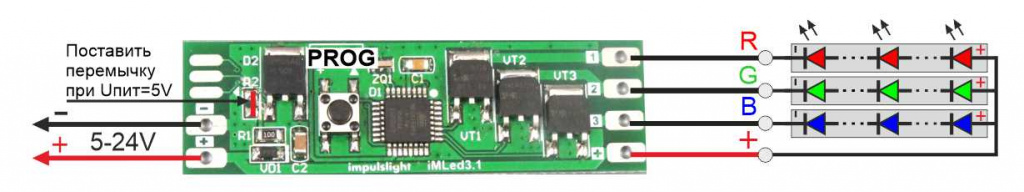

СХЕМА ПОДКЛЮЧЕНИЯ

Характеристики

Основные
Количество каналов	3
Максимальный ток канала, А	7
Общий максимальный ток по всем каналам, А	21
Напряжение питания, В	+5...+24
Напряжение нагрузки, В	+5...+24
Время шага программы	0.1...4сек
Число градаций яркости	128
Диапазон температуры окружающей среды, град.С	-40...+40

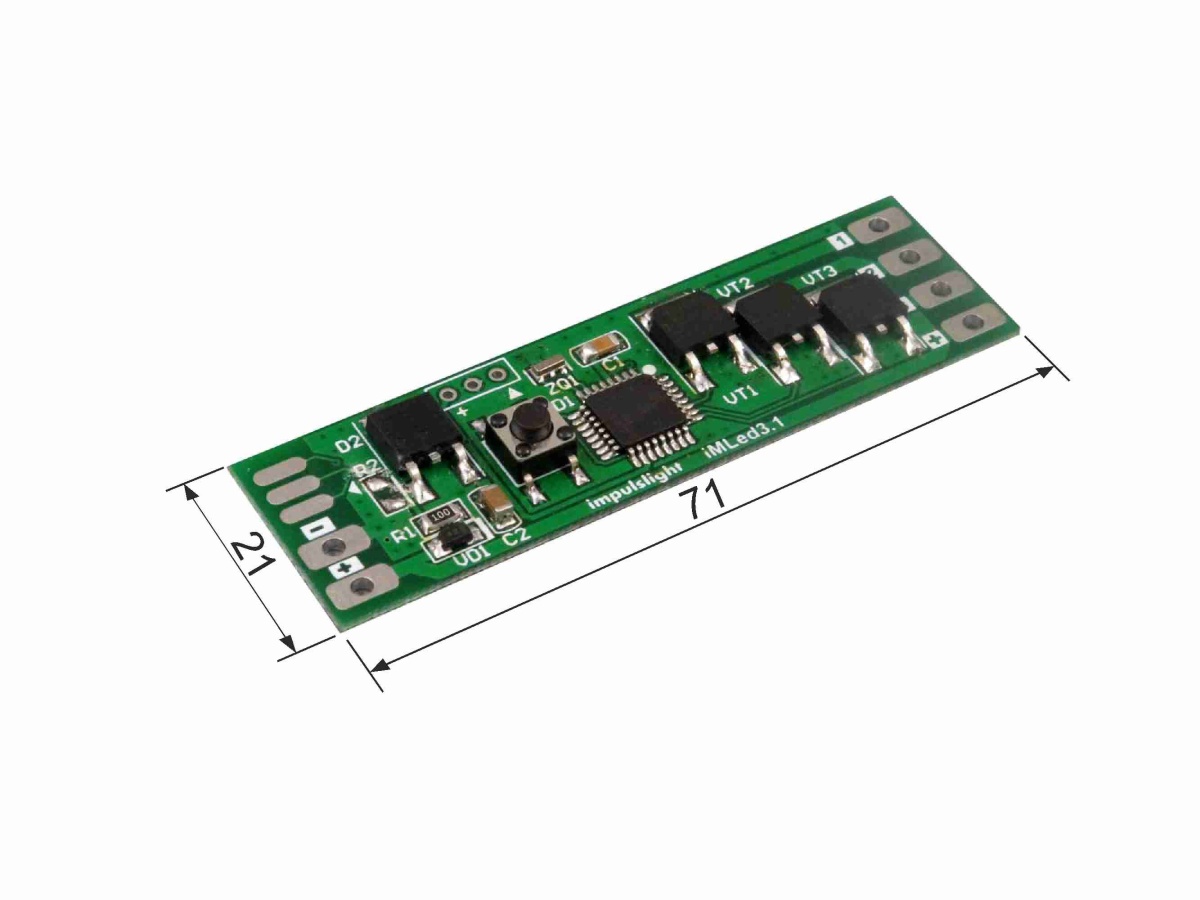

Габариты изделия, см	7,1х2,1
Вес, кг	0.05
Количество программ	58
Коммутация нагрузки	относительно земли (минус, GND)
Выходной сигнал	PWM(ШИМ)
Программы
Программы	1-19 RGB программы 1-8 статичные цвета+белый 9-19 динамические программы 20-57 Программы для 2х каналов 20 автоматический перебор программ 21-56 динамические программы для 2х каналов 57 все горят
Вес и габариты упаковки
Длина (мм)	80
Высота (мм)	13
Ширина (мм)	18
Вес (грамм)	5
Прочие
Производитель	impulslight
Коллекция	Контроллеры для дорожных знаков

Инструкция

iMLed3mini_pass.pdf Инструкция , 69.34 КБ
